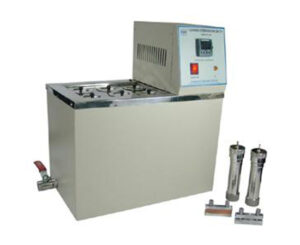

Copper Strip Corrossion Test Apparatus

Test Method:

The Copper Strip Tarnish Test assesses the relative degree of corrosivity of petroleum products, including aviation fuels, automotive gasoline, natural gasoline, solvents, kerosene, diesel fuel, distillate fuel oil, lubricating oil and other products. A polished copper strip is immersed in 30mL of sample at elevated temperature.

After the test period, the strip is examined for evidence of corrosion and a classification number from 1-4 is assigned based on a comparison with the ASTM Copper Strip Corrosion Standards. For aviation fuels and natural gasoline the sample tube is placed inside a stainless steel bomb during testing.

Conforms to the specifications of: ASTM D130, D6074, D6158; IP 154; ISO 2160; DIN 51759; FTM 791-5325; NF M 07-015.
  • TYPE OF BATH :- ELECTRICALLY HEATED IMMERSSION HEATER.
  • MAX WORKING TEMPERATURE :- 105 DEGREE C
  • CONTINOUS WORKING TEMPERATURE :- 100 DEGREE C
  • CAPACITY :- 6 SAMPLE AT A TIME.
  • HEATER :- SS TUBULAR IMMERSSION HEATER
  • ACCURACY :- +/- 0.5 DEGREE C
  • READABILITY :- +/- 0.1 DEGREE C
  • TEMPERATURE CONTROLLER :
    • a. TEMP. IS CONTROLLED BY MICROPROCESSOR BASED PID TEMP. CONTROLLER ,
    • b. IT IS HAVING DUAL DISPLAY WITH SOLID STATE RELAY FOR SWITCHING ON & SWITCHING OFF THE HEATER.
  • INPUT POWER SUPPLY : 230 V AC, 50 HZ, 1 PHASE WITH 15 AMP CURRENT RATING.
  • HEATING LOAD : 2 KW .
  • STIRRER : HIGH SPEED STIRRER MOTOR WITH STIRRER BLADE FOR MAINTAINING UNIFORMITY THROUGHOUT CHAMBER.
  • TOP LID MADE OF BACKELITE WITH SIX HOLE FOR THERMAL INSULATION AS WELL AS MOUNTING OF SIX SAMPLE WITH TOP COVER MADE OF SS WITH HOOK.
  • THERMOCOUPLE :
    • 1. CALIBRATED RTD TYPE THERMOCOUPLE WILL BE PROVIDED CAPABLE OF MEASURING UPTO 105 DEG C AT ACCURACY OF +/- 0.1 DEG C
  • CONTROL PANEL/DISPLAY : DIGITAL DISPLAY FOR PRESENT , SET TEMPERATURES .
    • 1. HEATER INDICATOR.
    • 2. MAIN SWITCH ON/OFF INDICATOR.
    • 3. FUSE FOR OVERLOAD PROTECTION.
    • 4. STIRRER ON/OFF SWITCH
    • 5. STIRRER INDICATOR
  • SAFETY INTERLOCKS/ RELAY :
    • 1. OVERLOAD SAFETY CUT-OFF
    • 2. SAFETY FOR INPUT POWER FLUCTUATION
    • 3. 1-PHASE INDICATION LAMP.
    • 4. EMERGENCY SWITCH OFF
  • CONSTRUCTION :
    • 1. DOUBLE WALLED CONSTRUCTION, THERMALLY INSULATED WITH INSIDE BODY MADE OF STAINLESS STEEL OUTSIDE GI.
    • 2. `POWDER COATED EXTERNAL SURFACE FOR ESTHATIC APPEARANCE.
  • TOP SS COVER WITH HOOK — 6 NO(CAT NO HAMCO 10AC1)
  • COPPER CORROSSION BOMB — 2 NO (CAT NO HAMCO 10AC2)
  • TEST TUBE 25 X 150MM — 2 NO (CAT NO HAMCO 10AC3)
  • COPPER STRIP – 2 NO. (CAT NO HAMCO 10AC4)
  • VIEWING TEST TUBE — 1 NO. (CAT NO HAMCO 10AC5)
  • POLISH PAPER – 1 NO. (CAT NO HAMCO 101C6)
  • SILICON CARBIDE GRAIN FOR POLISH – 100 GM (CAT NO HAMCO 10AC7)
  • POLISHING VICE SINGLE STRIP — 1 NO. (CAT NO HAMCO 10AC8)
  • LAMINATED COPPER CORROSSION CHART – 1 NO (CAT NO HAMCO 10AC9)
  • ASTM 120C THERMOMETER WITH CALIBRATION CERTIFICATE – 1 NO (CAT NO HAMCO 10AC10)
  • GLASS FUSES – 2 NO (CAT NO HAMCO 10AC11)

Spares Required For 5 Year Trouble Free Operation :

  • TEST TUBE 25 X 150MM 50 NOS.(CAT NO HAMCO10AC3)
  • TEMPERATURE CONTROLLER 1 NO.(CAT NO HAMCO10S1)
  • SOLID STATE RELAY 3 NO.(CAT NO HAMCO10S2)
  • SWITCHGEAR(MAINSWITCH , BULB,TOGGLE SWITCH ) – 3 NO EACH (CAT NO HAMCO10S3)
  • SS TUBULAR IMMERSSION HEATER – 2 NO. (CAT NO HAMCO10S4)
  • STIRRER MOTOR – 1 NO.(CAT NO HAMCO10S5)
  • VIEWING TEST TUBE – 12 NO( CAT NO HAMCO10AC5)
  • POLISH PAPER – 10 NO. (CAT NO HAMCO 10AC6)
  • SILICON CARBIDE GRAIN FOR POLISH – 500 GM (CAT NO HAMCO 10AC7)

Electrical Requirement :

  • 220-240V, 50/60Hz, Single Phase, 10.9A
  • OR 115V, 50/60Hz, Single Phase, 20.8A

Dimension :

  • Ixwxh,in.(cm)
  • 23”x13.5”x19” (58x34x48)
  • Net Weight: 40 lbs (18kg)

Ordering Information:

CATALOGUE NO PRODUCT DESCRIPTION ELECTRICAL REQUIREMENT
HAMCO 30 COPPER STRIP CORROSSION TEST APPARATUS 220-240V, 50/60Hz, 10.8 AMP
HAMCO 30EXP COPPER STRIP CORROSSION TEST APPARATUS 115V, 50/60Hz,20.8 AMP
